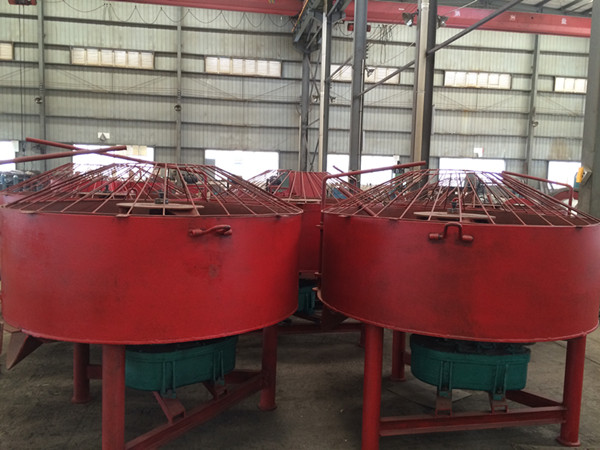

JQ350强制式犁刀搅拌机 - 产品展示 - 四川广汉三星机械设备制造有限公司

犁刀混合机由圆筒体、传动机构、犁刀、飞刀四部组成；工作时，犁刀做圆周运动，物料被犁刀刀面分流成两个方向形成双向物料流，与两侧犁刀分流过来的物料相互交叉形成对流，当物料流经高速飞刀时又被高速飞刀叶片剪切和抛洒，从而在较短时间内达到均匀混合。本机的混合精度高，混合时不产生离析，尤其对于容易团聚的物料，可以起到解聚和打散的作用。
　　犁刀混合机适用于粉料、颗粒与粉料、粉料与少量液体和混合，广泛应用于化工、陶瓷、消防药剂、硬质合金、摩擦材料、耐火材料、干粉砂浆及矿山等行业。该机对混合物适应性广，对容易团聚的物料可以起到解聚和打散的作用，对配比差异达到1：1000～10000的物料能较好的混合。本机还可以根据用户根据用户的要求制作加热、冷却、正压、真空等各种特殊形式。
结构组成：
A、驱动部分
标准产品采用齿轮减速机直联驱动、扭矩大、******性高、噪音小。
另外可采用摆线针轮驱动或者链条、皮带传动。
B、飞刀结构
筒内平均分布几台高速运转飞刀对物料除了轴向分散以外，还可带动物料
沿筒形作圆周运动，中间的飞刀起到辅助混合对结块物料分解散聚作用。
C、雾化喷嘴
根据工艺要求可以增加几个雾化喷嘴，使粉-液混合达到快速均匀混合。
D、出料阀门
多种阀门可供选择、嵌入式阀、蝶阀、闸板阀通常选用气动嵌入式阀。

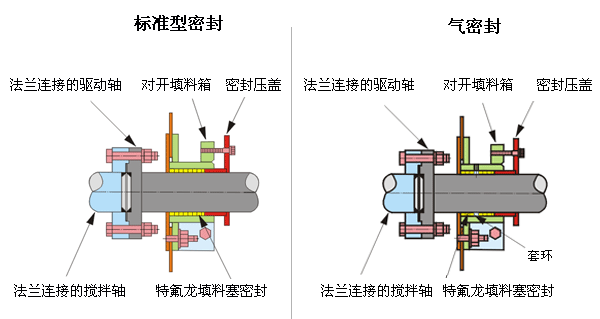

E、主轴密封

技术数据参考表

	LDB-0.1	LDB-0.3	LDB-0.5	LDB-1	LDB-1.5	LDB-2	LDB-4	LDB-6	LDB-8	LDB-10	LDB-12	LDB-15
处理能力M3 Capacity	0.05-0.05	0.15-0.18	0.25-0.3	0.5-0.6	0.75-0.9	1-1.2	2-2.4	3-3.6	4-4.8	5-6	6-7.2	7.5-9
主轴转速r/min Rotation speed of main shaft of main shaft	161	132	85	85	85	57	57	57	42	33	33	33
动力kw Power of motor	1.5～4	4～11	5.5～15	7.5～30	11～37	15～45	18.5～~55	22～90	37～90	45～110	45～110	55～160
重量kg Weight	430	950	1100	1800	1900	2520	4836	8775	9360	9750	10660	11050
